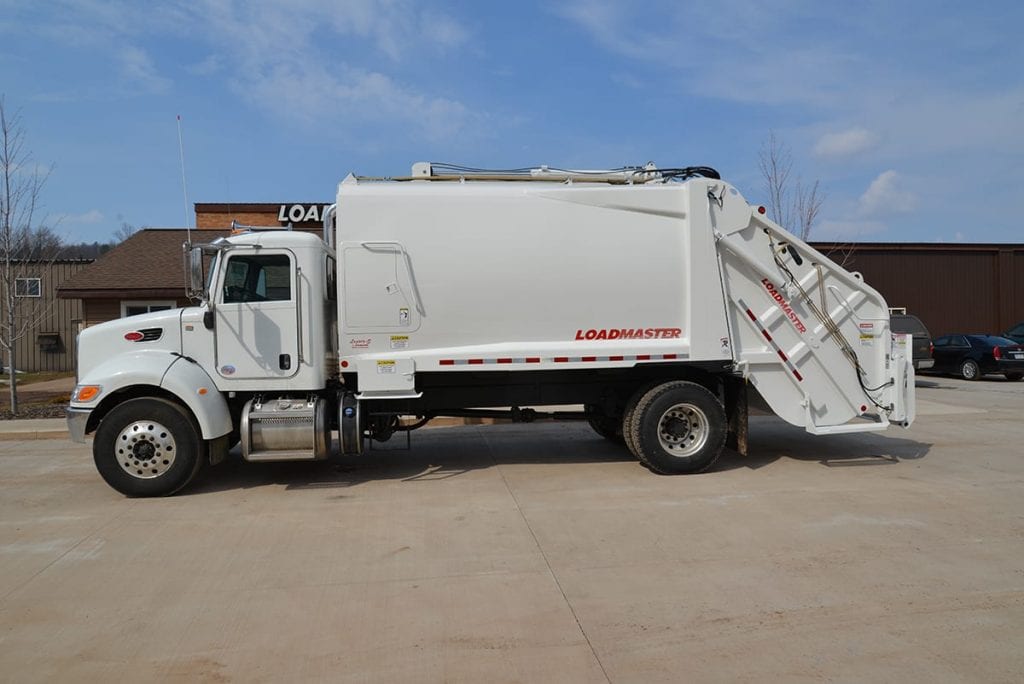

Loadmaster Legacy rear loader on a white single rear axle truck, driver side view
Loadmaster Legacy rear loader on a white single rear axle truck, driver side view

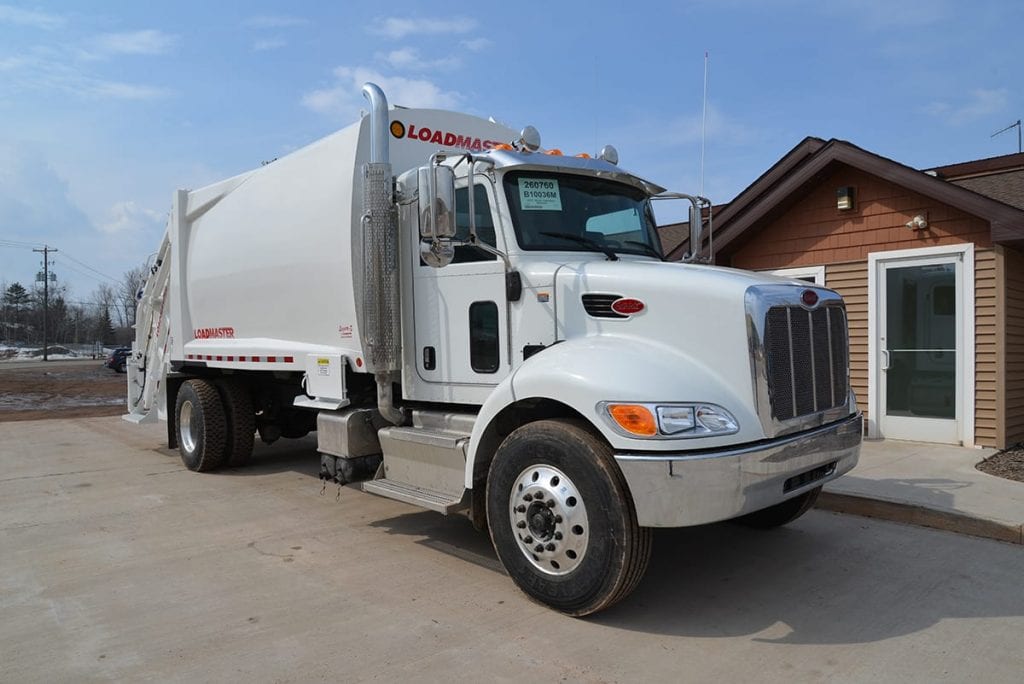

Loadmaster Legacy rear loader on a white truck, passenger side front three quarter view

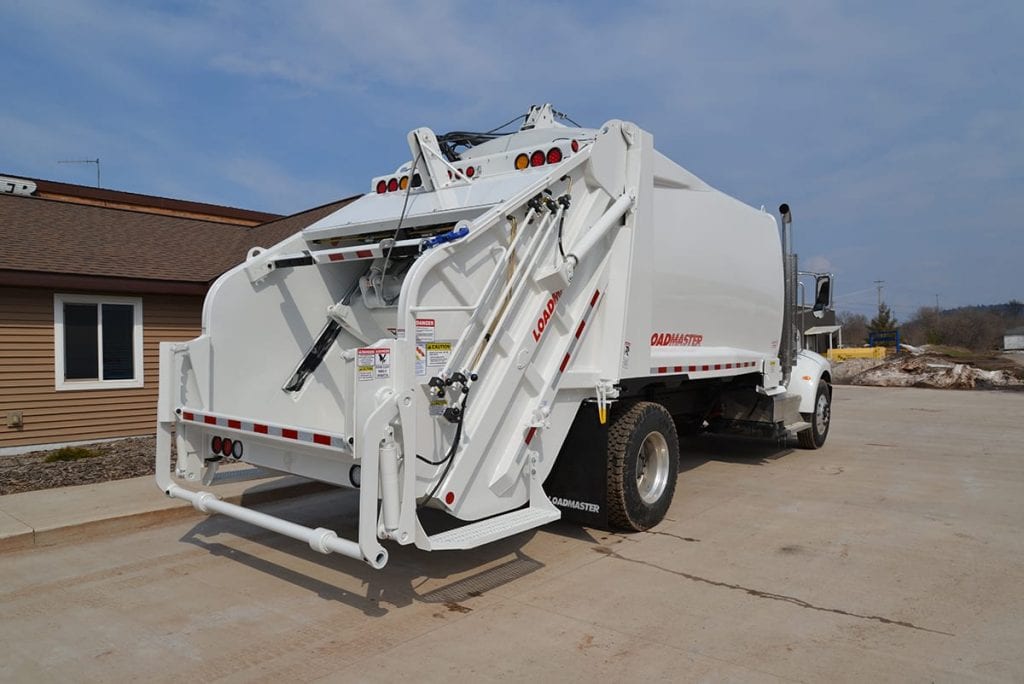

Loadmaster Legacy rear loader on a white truck, passenger side rear three quarter view

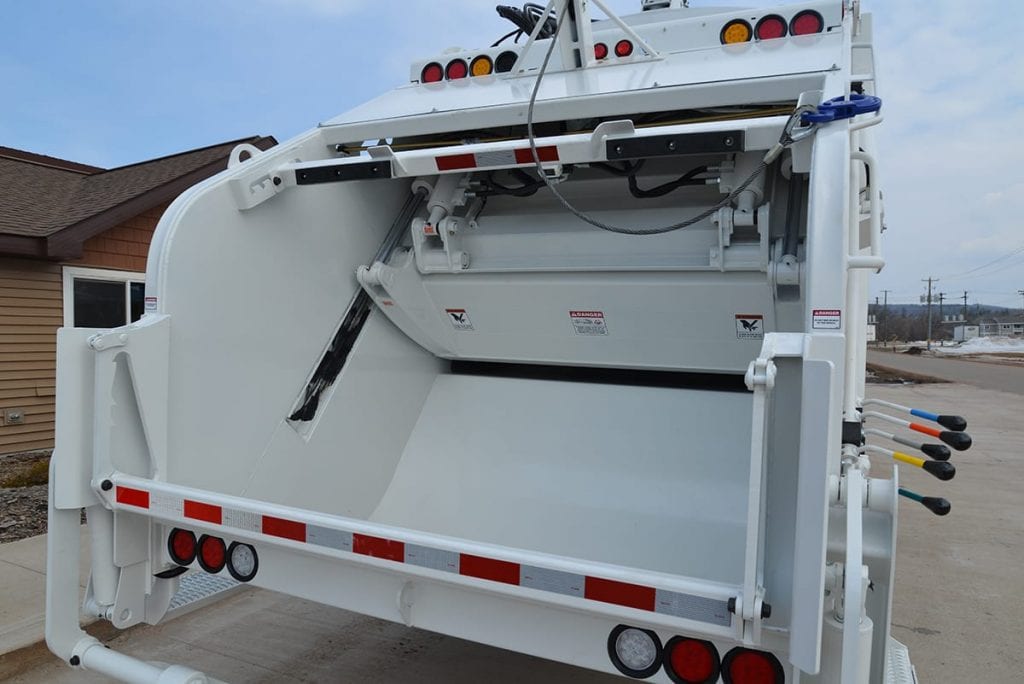

Rear view into the empty hopper of a Loadmaster Legacy rear loader
Loadmaster

Loadmaster Legacy Rear Loader

description specs

Overview

The Loadmaster Legacy is a mid-compaction rear loader with a compaction rate of 800 to 900 pounds per cubic yard and a 3 yd hopper. Legacy body volumes are 11, 13, 16, 18 and 20 yd, and Legacy-S body volumes are S 16, S 18, S 20 and S 25 yd.

Key Features

  • 8 gauge body sides and 7 gauge body floor
  • 3/16" T-1 alloy sweep face panel
  • 3/16" T-1 hopper floor and lower hopper sides
  • Nylatron NSM slide blade shoes
  • Body access door with ladder
  • LED lights
  • Turn buckle tailgate latches and bolt on rear steps
  • Rock chip protective coating above the rear tires

Options & Configurations

  • Legacy body volumes: 11 yd, 13 yd, 16 yd, 18 yd and 20 yd
  • Legacy-S body volumes: S 16 yd, S 18 yd, S 20 yd and S 25 yd
  • Dual clean out door, sealed against liquid leaking from the body
  • 1/4" T-1 sweep blade liner, 3/16" T-1 slide blade liner and 3/16" T-1 hopper floor liner
  • 1/4" hopper sides and floor
  • Container lifting from carts to dumpsters: cart lifters, commercial container lifting, 2-10 reeving winch, hydraulic drum winch and Clear-Step kickbar
  • Remote grease zerks, additional lighting, frame mounted oil tank and clear coat paint

Related Parts & Accessories

Specifications

  • Compaction rate (Legacy and Legacy-S): 800 to 900 pounds per cubic yard
  • Hopper capacity (Legacy and Legacy-S): 3 yd
  • Body volumes (Legacy): 11 yd, 13 yd, 16 yd, 18 yd, 20 yd
  • Body volumes (Legacy-S): S 16 yd, S 18 yd, S 20 yd, S 25 yd
  • Height above chassis frame (Legacy): 92"
  • Height above chassis frame (Legacy-S): 95 1/2"
  • Depth of hopper (Legacy and Legacy-S): 19"
  • Hopper below chassis frame (Legacy and Legacy-S): 25 1/2"
  • Hopper inside width (Legacy and Legacy-S): 80"
  • Hopper opening height (Legacy and Legacy-S): 60"
  • Load sill below chassis frame (Legacy and Legacy-S): 2 1/2"
  • Overall width (Legacy and Legacy-S): 96"
  • Rear of body to rear of tailgate (Legacy and Legacy-S): 81"
  • Overall length (Legacy 11 yd): 193"
  • Overall length (Legacy 13 yd): 213"
  • Overall length (Legacy 16 yd): 236"
  • Overall length (Legacy 18 yd): 251"
  • Overall length (Legacy 20 yd): 266"
  • Overall length (Legacy-S S 16 yd): 221"
  • Overall length (Legacy-S S 18 yd): 238"
  • Overall length (Legacy-S S 20 yd): 249"
  • Overall length (Legacy-S S 25 yd): 271"
  • Approximate body weight, lbs. (Legacy 11 yd): 10,800
  • Approximate body weight, lbs. (Legacy 13 yd): 11,200
  • Approximate body weight, lbs. (Legacy 16 yd): 11,700
  • Approximate body weight, lbs. (Legacy 18 yd): 12,000
  • Approximate body weight, lbs. (Legacy 20 yd): 12,400
  • Approximate body weight, lbs. (Legacy-S S 16 yd): 12,100
  • Approximate body weight, lbs. (Legacy-S S 18 yd): 12,300
  • Approximate body weight, lbs. (Legacy-S S 20 yd): 12,700
  • Approximate body weight, lbs. (Legacy-S S 25 yd): 13,400
  • Chassis minimum GVWR (Legacy 11 yd): 26,000
  • Chassis minimum front AWR (Legacy 11 yd): 8,000
  • Chassis minimum rear AWR (Legacy 11 yd): 18,000
  • Chassis CT (Legacy 11 yd): 98"
  • Chassis minimum GVWR (Legacy 13 yd): 26,000
  • Chassis minimum front AWR (Legacy 13 yd): 8,000
  • Chassis minimum rear AWR (Legacy 13 yd): 18,000
  • Chassis CT (Legacy 13 yd): 118"
  • Chassis minimum GVWR (Legacy 16 yd): 32,000
  • Chassis minimum front AWR (Legacy 16 yd): 9,000
  • Chassis minimum rear AWR (Legacy 16 yd): 23,000
  • Chassis CT (Legacy 16 yd): 140"
  • Chassis minimum GVWR (Legacy 18 yd): 32,000
  • Chassis minimum front AWR (Legacy 18 yd): 9,000
  • Chassis minimum rear AWR (Legacy 18 yd): 23,000
  • Chassis CT (Legacy 18 yd): 154"
  • Chassis minimum GVWR (Legacy 20 yd): 33,000
  • Chassis minimum front AWR (Legacy 20 yd): 10,000
  • Chassis minimum rear AWR (Legacy 20 yd): 23,000
  • Chassis CT (Legacy 20 yd): 168"
  • Chassis minimum AF (Legacy, all sizes): 34"
  • Chassis minimum GVWR (Legacy-S S 16 yd): 32,000
  • Chassis minimum front AWR (Legacy-S S 16 yd): 9,000
  • Chassis minimum rear AWR (Legacy-S S 16 yd): 23,000
  • Chassis CT (Legacy-S S 16 yd): 128"
  • Chassis minimum AF (Legacy-S S 16 yd): 34"
  • Chassis minimum GVWR (Legacy-S S 18 yd): 32,000
  • Chassis minimum front AWR (Legacy-S S 18 yd): 9,000
  • Chassis minimum rear AWR (Legacy-S S 18 yd): 23,000
  • Chassis CT (Legacy-S S 18 yd): 140"
  • Chassis minimum AF (Legacy-S S 18 yd): 34"
  • Chassis minimum GVWR (Legacy-S S 20 yd): 33,000
  • Chassis minimum front AWR (Legacy-S S 20 yd): 10,000
  • Chassis minimum rear AWR (Legacy-S S 20 yd): 23,000
  • Chassis CT (Legacy-S S 20 yd): 152"
  • Chassis minimum AF (Legacy-S S 20 yd): 34"
  • Chassis minimum GVWR (Legacy-S S 25 yd): 46,000
  • Chassis minimum front AWR (Legacy-S S 25 yd): 10,000
  • Chassis minimum rear AWR (Legacy-S S 25 yd): 36,000
  • Chassis CT (Legacy-S S 25 yd): 156"
  • Chassis minimum AF (Legacy-S S 25 yd): 34"
  • Body sides (Legacy and Legacy-S): 8 gauge
  • Body roof (Legacy): 10 gauge grade 80
  • Body roof (Legacy-S): 8 gauge grade 80
  • Body floor (Legacy and Legacy-S): 7 gauge
  • Floor longitudinals (Legacy and Legacy-S): 3" x 10" x 3/16" boxed channel
  • Ejector track channel (Legacy and Legacy-S): 1/4" elevated channel
  • Lower tailgate sides (Legacy and Legacy-S): 3/16" T-1
  • Lower hopper sides: 3/16" T-1
  • Hopper floor (Legacy and Legacy-S): 3/16" T-1
  • Separator panel (Legacy and Legacy-S): 3/16" AR 235 abrasion resistant
  • Ejector face panel (Legacy): 10 gauge
  • Ejector face panel (Legacy-S): 3/16" Grade 50
  • Ejector shoes (Legacy): UHMW main shoes, UHMW yaw and pitch
  • Ejector shoes (Legacy-S): UHMW main shoes, Nylatron GSM yaw and pitch
  • Sweep face panel (Legacy and Legacy-S): 3/16" T-1 alloy
  • Slide blade shoes (Legacy and Legacy-S): Nylatron NSM
  • Upper tailgate sides (Legacy and Legacy-S): 7 gauge in sweep zone, 10 gauge above

Features

  • Body access door and ladder
  • LED lights
  • Undercoating
  • Turn buckle tailgate latches
  • Rock chip protective coating above rear tires
  • Rear mudflaps
  • Fully outfitted oil tank
  • Bolt on rear steps

Options

  • Dual clean out door, sealed against liquid leaking from the body
  • 1/4" T-1 sweep blade liner
  • 3/16" T-1 slide blade liner
  • 3/16" T-1 hopper floor liner
  • 1/4" hopper sides and floor
  • Container lifting options from carts to dumpsters
  • 2-10 reeving winch
  • Hydraulic drum winch
  • Clear-Step kickbar
  • Cart lifters
  • Commercial container lifting
  • Additional lighting
  • Remote grease zerks
  • Frame mounted oil tank
  • Clear coat paint
